GDAT三腔式自动加药装置


已阅:6081次  发布时间:2011-06-24 09:34:10

一、概述

    GDAT三腔式自动加药装置是一个自动、连续式的絮凝剂溶配装置,配制溶液范围为0-5000升/时,浓度为0.1%-0.3%。

    干粉絮凝剂从螺旋推进器内进入速溶器内与清水进行预混,被湿润的物料进入配制槽进行搅拌稀释,按要求浓度进行配制;配制过程中,进水量在流量计观测下必须相对稳定,从而保证在整个工作过程中,配制溶液浓度不变。

    配制溶液从配制槽经熟化槽再进入储存槽,当储存槽液位处于高位时,配制过程自动停止,加药液过程继续,当溶液下降到中液位时,重新自动启动配料过程。配制槽熟化槽均设置搅拌器,充分保证絮凝剂的稀释和熟化。另外,储存槽溶液不足时会触及下液位报警系统,所有系统均停止并报警。本装置是由具有自动化程度高、性能稳定、工作可靠菜单操作简单等特点。

二、产品特点
1、自动化程度高,操作简单、方便。
2、系统稳定可靠,有故障时相关设备会自动按要求停止,同时发出报警信号。
3、采用螺旋给料器投加粉体,可手动调速,保证投料均匀、分散、精度高。
4、在规定的生产量及连续投液条件下,其配制浓度为0.1%-0.5%。
5、干粉不足、药液不足时均能发出报警信号。
6、采用微型振动马达防干粉仓内架桥。
7、预混器加速粉料的水化作用。

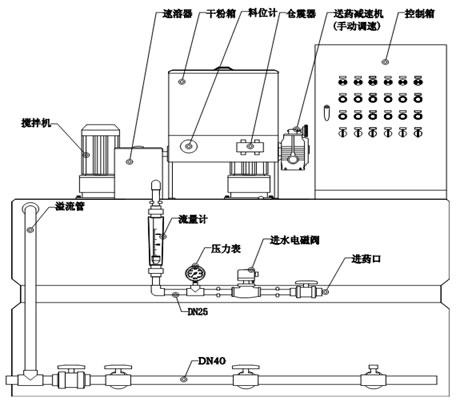

三、外形示意图

四、 设备配置说明

标准配置

9、进水流量计(管式)

1、三腔式预调、熟化、成药箱体

10、进水电磁阀

2、干粉投加箱

11、管阀件组合

3、干粉速溶装置

12、控制箱(本地控制含远程控制接口)

4、手调式干粉加药器

可选配置

5、干粉仓振动器

1、药粉加热装置

6、干粉断料报警器

2、进水电磁流量计

7、混合搅拌机

3、高浓度液态稀释系统

8、成药液位控制计

4、药液投加泵

五、技术参数表

型号

泡药量(L/H

箱体有效总容积(m³)

总功率(kw

GDAT1000

1000

1.5

2

GDAT1500

1500

2

2.8

GDAT2000

2000

2.5

2.8

GDAT2500

2500

3

3.85

GDAT3000

3000

3.5

3.85

GDAT3500

3500

4

3.85

GDAT4000

4000

4.5

5.05

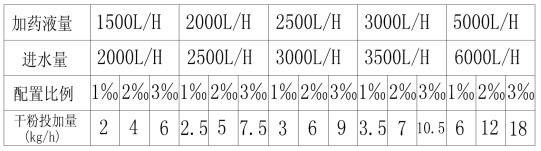

六、进水及投药量表
