叠螺污泥脱水机


已阅:4898次  发布时间:2007-3-22

一、产品简介
叠螺污泥脱水机是运用了螺杆挤压原理,通过螺杆直径和螺距变化产生的强大挤压力,以及游动环与固定环之间的微小缝隙,实现对污泥进行挤压脱水的一种新型的固液分离设备。

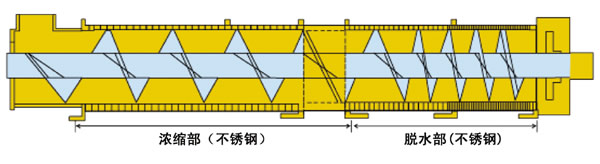

二、构造原理

叠螺污泥脱水机的主体是由多重固定环和游动环构成,螺旋轴贯穿其中形成的过滤装置。前段为浓缩部,后段为脱水部,将污泥的浓缩和压榨脱水工作在一筒内完成,以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式。

三、脱水原理
污泥在浓缩部经过重力浓缩后,被运输到脱水部,在前进的过程中随着滤缝及螺距的逐渐变小,以及背压板的阻挡作用下,产生极大的内压,容积不断缩小,达到充分脱水的目的。



浓缩:当螺旋推动轴转动时,设在推动轴外围的多重固活叠片相对移动,在重力作用下,水从相对移动的叠片间隙中滤出,实现快速浓缩。
脱水:经过浓缩的污泥随着螺旋轴的转动不断往前移动;沿泥饼出口方向,螺旋轴的螺距逐渐变小,环与环之间的间隙也逐渐变小,螺旋腔的体积不断收缩;在出口处背压板的作用下,内压逐渐增强,在螺旋推动轴依次连续运转推动下,污泥中的水分受挤压排出,滤饼含固量不断升高,最终实现污泥的连续脱水。
自清洗螺旋轴的旋转,推动游动环不断转动,设备依靠固定环和游动环之间的移动实现连续的自清洗过程,从而巧妙地避免了传统脱水机普遍存在的堵塞问题。
浓缩脱水一体化,适用浓度2000mg/L-50000mg/L
由于叠螺式污泥脱水机的主机同时包含浓缩部和脱水部,不仅可处理高浓度污泥,也可对低浓度污泥直接进行浓缩脱水。其适用污泥浓度的范围广可达2000mg/L-50000mg/L。
由于叠螺式污泥脱水机可直接对曝气池或二沉池内的污泥进行浓缩和脱水,因此污泥处理系统无需再设置污泥浓缩池和污泥贮存池,从而节省污泥处理系统占地,减少投资。
此外,直接处理曝气池或二沉池内的污泥可使污泥在好氧条件下脱水,可避免传统污泥浓缩池或贮存池中在缺氧或厌氧条件下的污泥磷释放,从而提升整个污水处理系统的脱磷功能。
动定环取代滤布,自清洗、无堵塞
叠螺式污泥脱水机在螺旋轴的旋转作用下,活动板相对于固定板不断错动,从而实现了连续的自清洗过程,避免了传统脱水机普遍存在的堵塞问题。因此抗含油污泥能力强,易分离、不堵塞。而且无需外加水进行高压冲洗,清洁环保,无臭气,无二次污染。
低速运转,无噪音,低能耗,仅为带式机的1/10,离心机的1/20
叠螺式污泥脱水机依靠容积内压进行脱水,无需滚筒等大型机体,而且运转速度低,仅为2-4转/分钟,因此节水、节能,噪音低,平均能耗为带式机的1/10.,离心机的1/20,其单位电耗仅为0.01-0.1kwh/kg-DS。
全自动控制,运行管理简单
叠螺式污泥脱水机内无滤布、滤孔等易堵塞元件,运行安全简单,根据客户的运行时间段情况,结合自动控制系统,可进行程序设定,实现全自动无人值守。

四、八大优势

1、适用范围广泛
能广泛应用于市政污水、食品、饮料、屠宰养殖、印染、石油化工、造纸、皮革、制药等各行业的污泥脱水;
独特的脱水原理,使得设备适用于高、低浓度污泥,从2000mg/L起,开创了低浓度污泥直接脱水的先河;
创新的结构设计,使得设备适用于高、低粘度的各类型污泥,特别是含油污泥,堪称含油污泥脱水的利器!
2、设备不易堵塞
独特的动、静环滤缝结构使得设备不易堵塞,无需为防止滤缝堵塞而进行大量清洗,彻底减少冲洗用水量,减少内循环负担,解决了传统脱水设备堵塞给企业带来的烦恼。
3、连续自动运行
叠螺污泥脱水机从抽出污泥、注入药液、排出污泥饼均采用自动控制,通过电控柜,与泡药机、进泥泵、加药泵等进行联动,不需人员操作设备,运行不会发生堵塞、滤带走偏或其他影响工艺安全的现象,日常保养维护简便,24小时可以连续无人运行。第一次实现了真正意义上污泥脱水连续全自动运行。
4、节省运行费用
一体化的整体设计,设计紧凑,大幅度节省运行费用。低速螺旋挤压技术,使得耗电量大幅度低;设备不堵塞,冲洗用水大幅度减少;24小时全自动无人运行,人工费大幅度降低。因此,本设备也真正成为符合国家政策的节能环保新型设备。
5、没有二次污染
螺旋轴的转速约2~3转/分,无振动,噪音非常小;其叠片具有自清洁功能,不会发生堵塞问题,只需少量水冲洗,无二次水污染;再加上污泥在如此慢的工作状态下运行,臭气不进行扩散,因此创造了一个非常好的运作环境!
6、机体轻巧耐用
由于直接采用机械挤压脱水,无需滚筒等大型机体,因而该机设计得相当轻巧;机体几乎全部采用不锈钢材质,更换部件只有螺旋轴和游动环,使用寿命长,经久耐用。
7、节省工程投资
叠螺污泥脱水机本身具备污泥浓缩功能,直接处理曝气池内好氧污泥,不需要浓缩及贮存单元,减少污水处理设施整体的占地空间和建设成本。
8、提升除磷功能
污泥在好氧条件下脱水,不会发生传统污泥浓缩池或贮存池中在缺氧或厌氧条件下的污泥磷释放,从而提升整个污水处理系统的除磷功能。

五、叠螺污泥脱水机的详细参数表

型号

功率(KW)

机身尺寸

绝干污泥量

污泥处理量

污泥泵



搅拌

驱动

总功率

长*宽*高(mm)

DS/h/kg

200-50000mg/L

仅推荐

DL-131

0.37

0.4*1

0.77

L1960*W630*H1050

6-10kg/sd/h

0.1-1.5M3/h

G20-1

DL-132

0.37

0.4*2

1.17

L2050*W830*H1050

12-20kg/sd/h

0.2-3M3/H

G25-1

DL-201

0.37

0.37*1

0.74

L2350*W670*H1500

9-15kg/sd/h

0.3-4.5M3/H

G25-1

DL-202

0.37

0.37*2

1.11

L2500*W870*H1500

18-30kg/sd/h

0.6-9M3/H

G30-1

DL-301

0.37

0.75*1

1.12

L3100*w780*H1800

30-50kg/sd/h

1-15M3/H

G30-1

DL-302

0.55

0.75*2

2.05

L3250*W1150*H1800

60--100kg/sd/h

2-30M3/H

G40-1

DL-303

0.75

0.75*3

3.0

L3400*W1450*H1800

90--150kg/sd/h

3-45M3/H

G50-1

DL-351

0.75

1.1*1

1.85

L3700*W860*H1900

45-70 kg/sd/h

1.5-25M3/H

G45-1

DL-352

0.75.

1.1*2

2.95

L3800*W1300*H1900

90-140 kg/sd/h

3-50M3/H

G50-1

DL-401

0.75

1.5*1

2.25

L4000*W850*H2050

80-150kg/sd/h

4-50M3/H

G40-1

DL-402

1.5

1.5*2

4.5

L4150*W1250*H2050

160-300kg/sd/h

8-100M3/H

G60-1

DL-403

1.5

1.5*3

6.0

L4260*W1650*H2050

240-450kg/sd/h

12-150M3/H

G65-1

DL-404

1.5*2

1.5*4

9.0

L4150*W1250*H2050

360-600kg/sd/h

16-200M3/H

G70-1

叠螺式污泥脱水机操作规程

一.配药
采用聚丙烯酰胺(PAM)阳离子,分子量1200万左右的絮凝剂,按千分之1.5的配比配药(1吨水加1.5公斤干粉药剂),搅拌40分钟待用.

二. 检查脱水机控制柜是否通电,各空气开关是否推上,检查脱水机周围是否有异物.
1. 启动叠螺主机
2. 启动污泥泵并调整好流量.(第一次调试调好就不要在动)
3. 启动加药泵并调整好流量.(第一次调试调好就不要在动)
4. 待污泥和药剂的混合物到主机后面的反应箱时观察其絮凝情况,并调整好进泥量和加药量,使污泥絮凝繁花成一块块的棉絮状.
5 待几分钟后出泥口有泥饼出来时,看泥饼的含水量调整好出泥口的压泥板的出泥间隙,间隙越小,出泥含水率越低,间隙越大,出泥含水率越高(一般设备调试好后就不要在调那块压泥板间隙了),间隙调得太小的话,出泥口污泥来不及排出去的话会从静环和动环的间隙挤一点出来,所以间隙要调好.设备运行一段时间后.主机的环片主体上会有一层细小的泥,这时就要启动冲洗电磁阀冲洗一下环片上的污泥,待冲洗干净后就可以关闭电磁阀了,不需要一直冲洗.

三.设备不运行时要冲洗干净,保持设备整洁,污泥反应箱里的剩余污泥要放空,以便下次压泥能正常运行.

四.注意事项,严禁有石子,石头,小铁块等硬物进入主机打坏环片!

泰润公司叠螺式污泥脱水机的车间照片

泰润公司叠螺式污泥脱水机的现场运行照片
